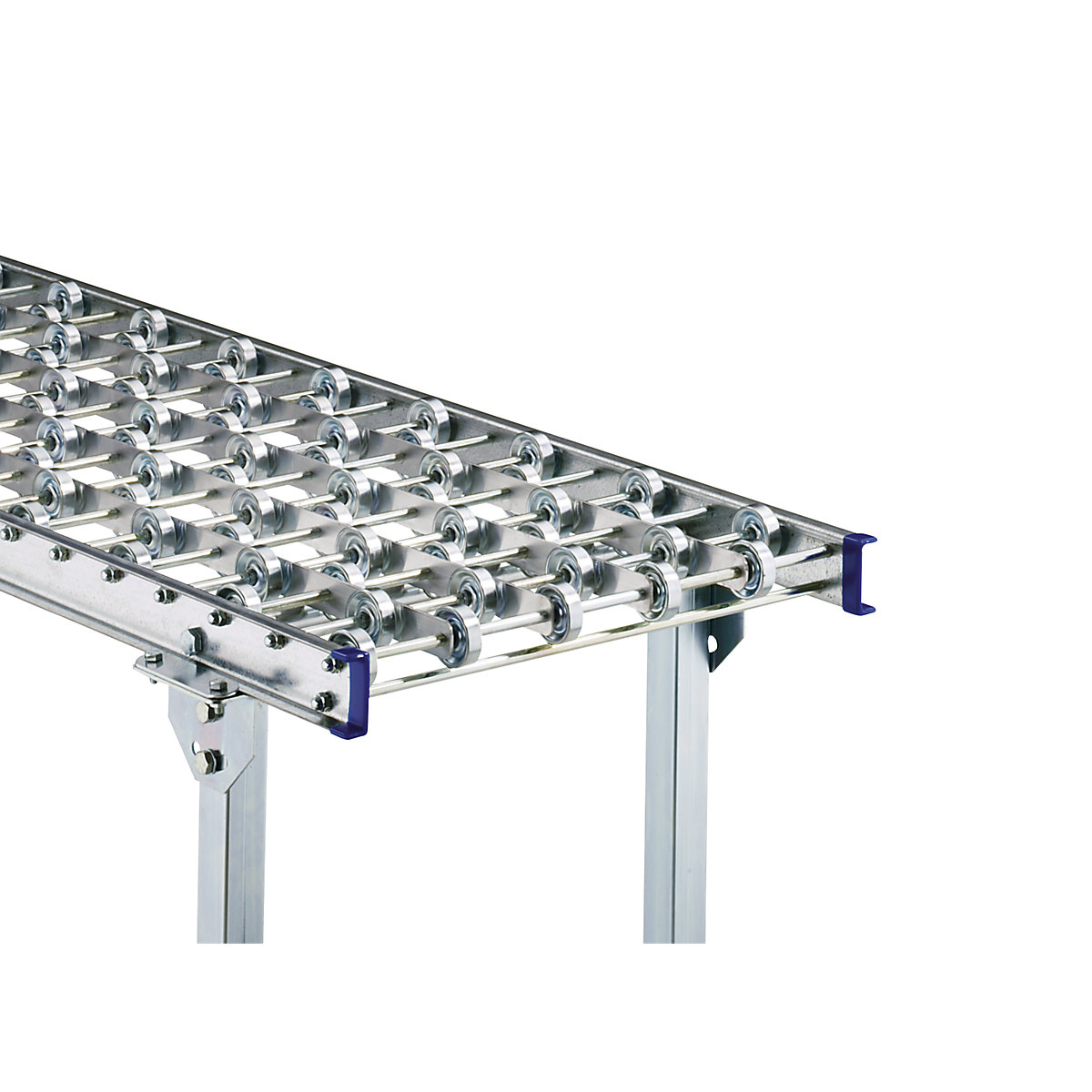

Gura Kurve 90° Stahlrahmen, Stahlröllchen, Bahnbreite 500 mm
- Das modulare System für zügigen Materialfluss
- Hochwertig verarbeitet
- Ideale Ergänzung im Fördersystem
Planungsservice
Gura Kurve 90°, Stahlrahmen, Stahlröllchen, Bahnbreite 500 mm, Achsabstand 100 mm
Preis / Stück (netto)
ab
€ 289,-
Produktbeschreibung
Stabile Seitenprofile aus verzinktem Stahl, 20 x 60 x 20 mm. Kugelgelagerte Stahl- oder Kunststoffröllchen, Ø 48 mm. Versetzte Anordnung der Röllchen von Achse zu Achse bei gleicher Anzahl Röllchen / Achse.
Die Unterseite des Fördergutes muss eben, fest und glatt sein.
Statische Tragfähigkeit 200 kg pro Meter Bahnlänge bei 1 m Stützabstand.
Zusammenstellung
Benötigte Förderstrecke aus Einzelbahnstücken zusammenstellen. Bedarf an Geraden und Kurven festlegen. Bahnbreite nach der größten und Achsabstand nach der kleinsten Größe des Fördergutes bestimmen.
Bei Achsabstand 75 mm beträgt die Effektivlänge bei 1 m = 975 mm, bei 2 m = 1950 mm.
Bevorzugt stationär in geschlossenen, trockenen Räumen. Relativ hohes Eigengewicht.
Die Unterseite des Fördergutes muss eben, fest und glatt sein.
Statische Tragfähigkeit 200 kg pro Meter Bahnlänge bei 1 m Stützabstand.
Zusammenstellung
Benötigte Förderstrecke aus Einzelbahnstücken zusammenstellen. Bedarf an Geraden und Kurven festlegen. Bahnbreite nach der größten und Achsabstand nach der kleinsten Größe des Fördergutes bestimmen.
Bei Achsabstand 75 mm beträgt die Effektivlänge bei 1 m = 975 mm, bei 2 m = 1950 mm.
Bevorzugt stationär in geschlossenen, trockenen Räumen. Relativ hohes Eigengewicht.
Doppelständer und Seitenführungen finden Sie unter Kombinationen bzw. Zubehör.
Sonderausführungen, Kurven 45° und Durchgänge auf Anfrage.
- Das modulare System für zügigen Materialfluss
- Hochwertig verarbeitet
- Ideale Ergänzung im Fördersystem
Planungsservice
Technische Daten
| Bahnbreite | 500 mm |
|---|---|
| Bauhöhe | 69 mm |
| Kurve | 90 ° |
| Kurveninnenradius | 800 mm |
| Rollendurchmesser | 48 mm |
| Gesamtbreite | 540 mm |
| Röllchen-Material | Stahl, verzinkt |
| Ausführung Rahmen | Stahl, verzinkt |
| Tragfähigkeit bei 1 m Stützabstand | 200 kg |
| Röllchen-Anordnung | 5 : 5 |
| Fördergutbreite | 150 – 600 mm |
| Anlieferung | montiert |
